VMM
Продукция > ELEKTROGAS > Электромагнитные предохранительные клапаны > VMM

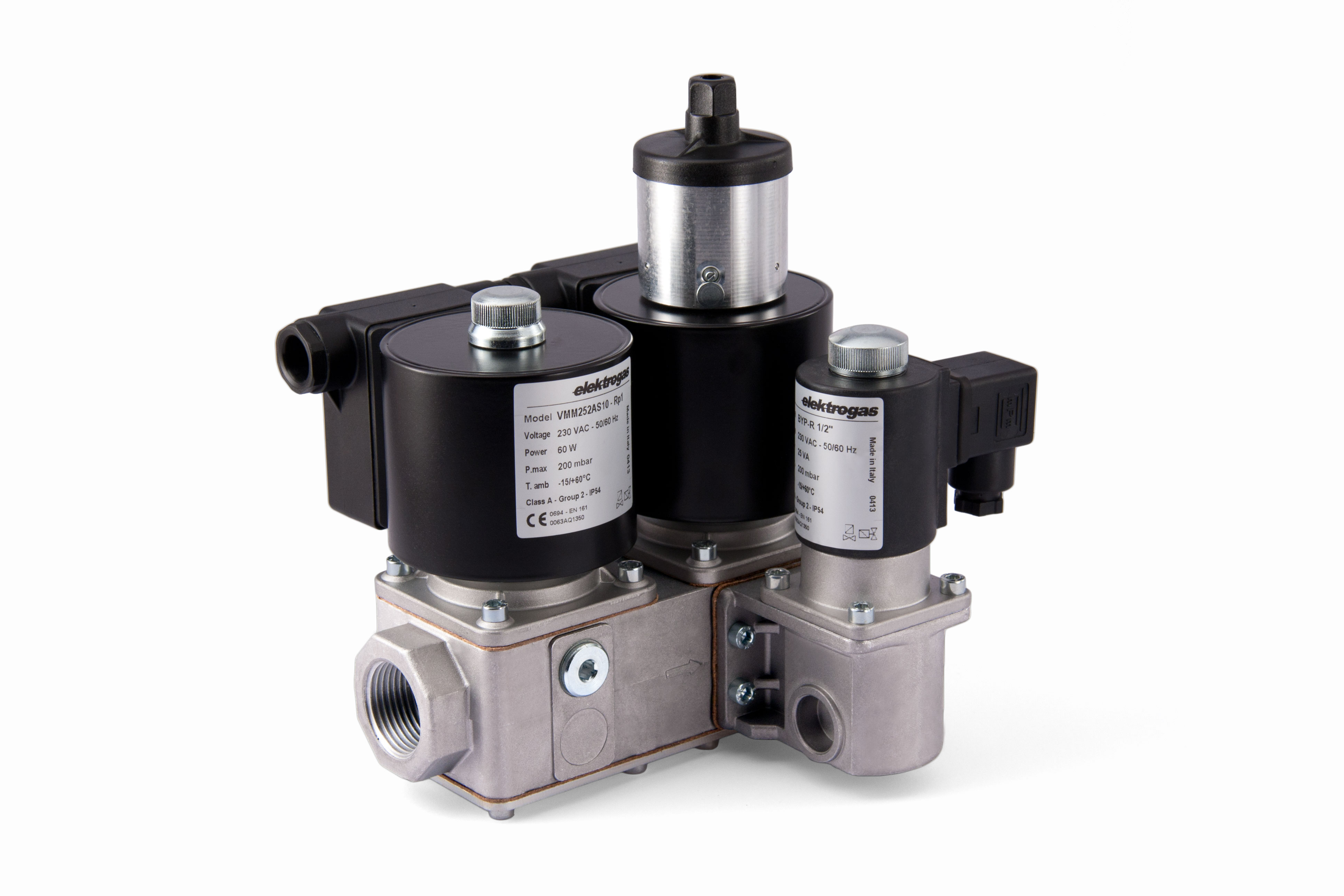

Комбинированный предохранительный электромагнитный клапан для газовых рамп
Комбинированный предохранительный электромагнитный клапан типа VMM представляет собой сочетание двух электромагнитных клапанов в одном компактном и разностороннем корпусе.
Первый клапан быстро закрывающегося типа – предохранительный. Второй клапан – может быть как быстро открывающимся, так медленно открывающимся, служит для регулирования расхода газа, с начальным участком быстрого регулирования и вторым участком медленного регулирования. Существует возможность параллельного подключения к нему третьего обводного клапана, выполняющего роль разводки или позволяющего получить второй быстрый (медленный) участок или два участка. Данное устройство предназначено для операций блокировки и регулировки газа или воздуха в горелках с атмосферным давлением или с воздушным дутьем, в промышленных печах и во всех сферах применения, предусматривающих использование газовых рамп.
Характеристики:
| Страна производитель: | Италия |
| Производитель: | ELETTROMECCANICA DELTA S.p.A. |
| Способ действия: | Комбинированный клапан |
| первый быстро закрывающиеся, второй по выбору | |
| Материал: | AlSi |
| Соединения: | - Резьбовые ISO7-1 Rp3/4 … Rp2 |
| - Фланцевые ISO7005 PN16 DN40 … DN80 | |
| Подключение для измерения давления: | G1/4 с обеих сторон (за исключением модели из латунного корпуса) |
| Рабочая среда | - Воздух и некоррозионные газы (1-2-3, EN 437) |
| - Специальная версия для коррозионных газов Biogas/COG | |
| Максимальное рабочее давление | 0 … 200 мБар (20 кПа) |
| 0 … 360 мБар (36 кПа) | |
| 0 … 500 мБар (50 кПа) | |
| Рабочее напряжение: | ~230В 50/60Гц |
| ~110В 50/60Гц | |
| 24В AC/DC | |
| Потребляемая мощность | 90 Вт |
| 25 Вт (0,5 с пауза) | |
| 45 Вт (1,0 с пауза) | |
| Допуски перепада напряжения | -15% … +10% |
| Время закрытия клапана: | < 1 c |
| Время открытия клапана: | устанавливается до 25 с. |
| Зажим для крепления кабеля: | М20х1,5 (EN50262) для кабеля Ø8…Ø10 |
| Сечение провода | 2,5 мм2 (max) |
| Фильтр: | 600 µm, металлическая сетка |
| Класс защиты (EN 60529): | IP 54 |
| IP 65 с кабелем (дополнительно) | |
| Электрическая защита: | Class I (EN 60335-1) |
| Изоляция обмотки катушки: | Class H (200°C) |
| Тепловое сопротивление катушки: | Class F (150°C) |
| Разрешения: | Тестированы и сертифицированы в соответствии с EN 161 |
| Рабочая температура: | -40°C … +60°C (УХЛ-2) |
| Масса: | См. техническую документацию |
| Габаритные размеры: | См. техническую документацию |
| Гарантийный срок: | 12 мес. |
| Сертификаты | Россия, Беларусь, Казахстан, Узбекистан, Киргизстан |
